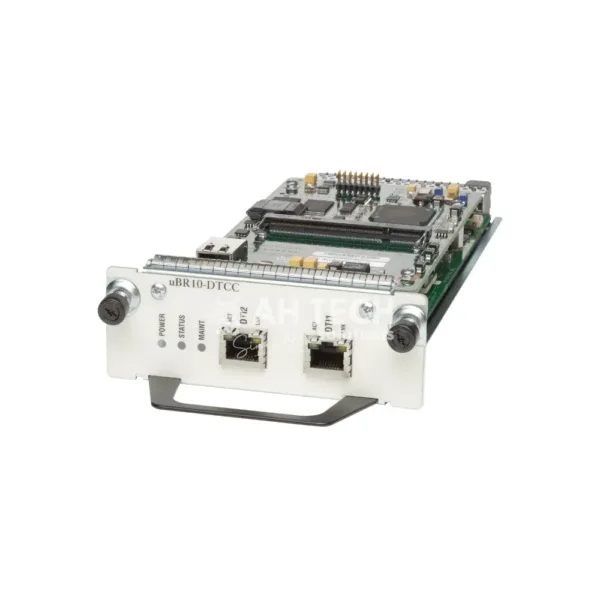

La Cisco UBR10-DTCC es la tarjeta de Timing, Comunicación y Control DOCSIS (DTCC) para el router de banda ancha universal Cisco uBR10012. Funciona como procesador secundario que mantiene sincronizado todo el headend: en el modo DTI (el modo por defecto) actúa como cliente DTI, recibiendo el reloj de 10.24 MHz y la marca de tiempo DOCSIS de 32 bits desde un Servidor DTI externo y distribuyéndolos a cada tarjeta de lÃnea de cable del chasis; también puede operar en modo free-running, derivando ese mismo reloj y marca de tiempo de una referencia externa Stratum 3 conectada a sus puertos RJ-45 frontales. Los operadores de cable y MSOs instalan dos tarjetas DTCC como par activo/respaldo —requerido en Cisco IOS 12.2(33)SCB y posteriores— de forma que una falla nunca interrumpe el servicio ni obliga a los cable módems a re-registrarse. Esta es una unidad usada y probada, ideal para técnicos que reemplazan una tarjeta DTCC fallida o desgastada, restauran un par redundante, o arman un laboratorio o entorno de pruebas uBR10012.
CaracterÃsticas Clave y Beneficios
- Cumplimiento Total del Timing DOCSIS – Distribuye el reloj de 10.24 MHz y la marca de tiempo DOCSIS de 32 bits a cada tarjeta de lÃnea de cable — recibidos vÃa protocolo DTI desde un Servidor DTI externo en modo DTI, o derivados de una referencia externa Stratum 3 en modo free-running.
- Redundancia Integrada – Diseñada para operar como par activo/respaldo — si la tarjeta primaria falla, la de respaldo toma el control de inmediato sin pérdida de registro de los cable módems.
- Doble Entrada de Reloj Externo – Dos puertos RJ-45 DTI (Primario y Secundario) aceptan una referencia Stratum 3 trazable a Stratum 1 para sincronización de toda la red.
- Control Centralizado de EnergÃa y Estado – Apaga de forma independiente las tarjetas de lÃnea de cable y monitorea continuamente el consumo de la fuente de poder del chasis.
- Estado del Sistema de un Vistazo – Controla la pantalla LCD frontal que muestra configuración y estado en tiempo real para diagnósticos rápidos en el headend.
| Especificación | Detalles |
|---|---|
| Modelo / Número de Parte | UBR10-DTCC= |
| Marca | Cisco |
| Familia de Producto | Router de Banda Ancha Universal uBR10012 |
| Función | Tarjeta de Timing, Comunicación y Control DOCSIS (DTCC) |
| Función de Reloj | Distribuye el reloj de 10.24 MHz + marca de tiempo DOCSIS de 32 bits (modo cliente DTI) o lo deriva de una referencia externa Stratum 3 (modo free-running) |
| Puertos de Reloj Externo | 2x RJ-45 (Primario y Secundario, DTI1/DTI2) |
| Requiere | PRE2 o posterior |
| IOS MÃnimo | 12.3(23)BC o 12.2(33)SCB y posteriores |
| Requisito de Redundancia | Se requieren dos tarjetas DTCC (activa/respaldo) en Cisco IOS 12.2(33)SCB y posteriores |
| Dimensiones | 4.73 in (Alto) x 1.548 in (Ancho) x 10 in (Fondo) — 12.01 x 3.93 x 25.4 cm |
| Peso | 1.5 lb (0.68 kg) |
| Consumo de EnergÃa | 12 W (40.94 BTU/hr) |
| MTBF | 431,348 horas |
| Temperatura Operativa | 41°F a 104°F (5°C a 40°C) |
| Temperatura de Almacenamiento | -40°F a 158°F (-40°C a 70°C) |
| Humedad Relativa | 5–85% operativa / 5–95% almacenamiento |
| Altitud Operativa | -197 a 13,123 pies (-60 a 4000 m) |
| Condición | Usado – Probado |
Datasheet Oficial
Descarga el datasheet oficial de Cisco UBR10-DTCC aquÃ: https://www.cisco.com/c/en/us/td/docs/interfaces_modules/cable/installation/dtcccard.html
